Gewindeprüfmittel
Gewindeprüfmittel - Präzision auf den Punkt gebracht
In der modernen Fertigung ist die Passgenauigkeit von Gewinden entscheidend für die Sicherheit und Funktion von Bauteilen. Während Standardmaße oft ab Lager verfügbar sind, erfordern spezielle Konstruktionen oft ebenso spezielle Prüfmittel.
Wir bieten Ihnen hochwertige Gewindelehrdorne und Gewindelehrringe an, die wir auf Anfrage exakt nach Ihren Vorgaben als Sonderartikel realisieren.
Mit unserer langjährigen Expertise, modernster Fertigungstechnologie und höchsten Qualitätsstandards stehen wir für kompromisslose Präzision und eine termingerechte Umsetzung auf industriellem Spitzenniveau.

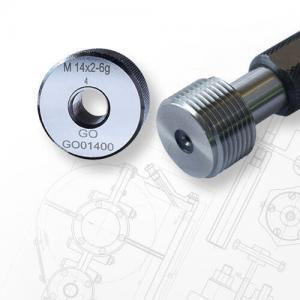

Unsere Prüfmittel im Überblick
Gewindelehrdorne (Prüfung von Innengewinden)
Zur Kontrolle von Muttern oder Innengewinden. Der Grenzenlehrdorn besteht aus:
- Gutseite: Muss sich vollständig in das Gewinde einschrauben lassen. Sie prüft das Mindestmaß des Flankendurchmessers sowie die Steigung.
- Ausschussseite (Rot markiert): Darf sich maximal zwei Umdrehungen einschrauben lassen. Sie prüft, ob das Flanken-Höchstmaß überschritten ist.
Gewindelehrringe (Prüfung von Außengewinden)
Zur Kontrolle von Bolzen oder Schrauben.
- Gewinde-Gutlehrring: Prüft das Höchstmaß des Außengewindes. Er muss leichtgängig über die gesamte Gewindelänge gleiten.
- Gewinde-Ausschusslehrring: Darf sich nicht auf das Gewinde aufschrauben lassen (max. zwei Umdrehungen zulässig).
